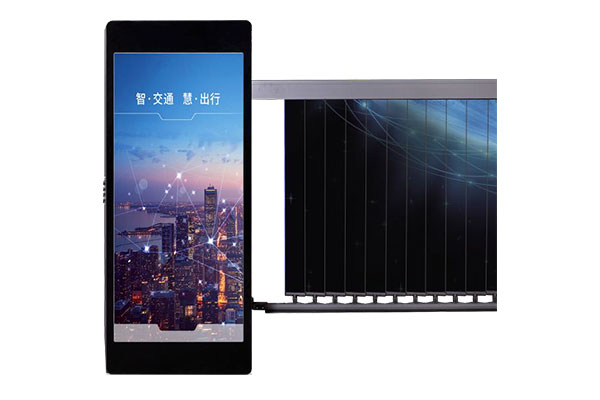

DZSG@R/L系列 广告道闸
注：实物档杆根据型号选择
DZSG@R/L系列
广告道闸
标配防砸雷达，避免砸人/车
支持百叶杆件、箱体灯箱广告投放
支持断电手动抬杆开闸
支持双闸对开，开关闸时间准确同步
四段数码管显示，便于调试及维护
支持连续过车时闸杆常开功能
支持上电自检关闸功能
采用直流伺服电机
支持无线遥控、台控、手动、开关量、RS485信号控制等开闸方式
根据闸杆长度不同，升降时间支持5~6秒可选
采用无限位开关设计
集成RS485串口通信，可实现电脑控制开关闸、状态查询等功能
箱体表面静电喷涂工艺，防水、防锈、不褪色，
| DZSG@ | R-50 | R-60 | L-50 | L-60 |
| 常规参数 | 描述 | |||
| 档杆方向 | 右 | 右 | 左 | 左 |
| 升降时间（秒） | 5 | 6 | 5 | 6 |
| 升降次数（次） | 可达600万以上 | |||
| 车流量 (次/24H) | 不少于2000 | |||
| 遥控距离 | 30m | |||
| 技术参数 | 描述 | |||
| 遥控器功能 | 开闸、落闸、暂停 | |||
| 传动结构 | 曲臂连杆结构 | |||
| 电机类型 | 直流伺服 | |||
| 道闸控制 | 默认采用开关量信号传输，支持RS485信号传输 | |||
| 防砸功能 | 标配雷达防砸，支持地感线圈防砸 | |||
| 其它功能 | 支持遇阻返回、计数、连续过车常开、延时落杆、RS485通讯、起落限信号输出、地感接口、线控和遥控信号分开输出 | |||
| 通用特性 | 描述 | |||
| 电源 | 工作电压：AC 220V ±10% | |||
| 箱体颜色 | 通体黑 | |||
| 外壳材料 | 2 mm冷轧板 | |||
| 尺寸 | 长420 mm × 宽347.1 mm × 高1230 mm | |||
| 档杆安装中心高度：1100 mm | ||||
| 灯箱广告灯片制作尺寸410 mm × 1000 mm，画面显示尺寸381 mm × 900 mm | ||||
| 重量 | 66 kg，包箱后75 kg | |||
| 安装方式 | 落地安装 | |||
| 弹簧寿命 | 50万次或12个月(30万或6个月时检测平衡)，配合3.5米(不含)以上广告杆使用时，寿命30万次或8个月 | |||
| 功耗 | 140W max | |||
| 工作环境 | -35 ℃~85 ℃ | |||
| 防护等级 | IP54 | |||
| 附件 | 描述 | |||
| 附件 | 机箱压板*2、膨胀螺母*4、座式遥控器*1、箱门钥匙*2、遥控手柄*2、服务手册*1 | |||

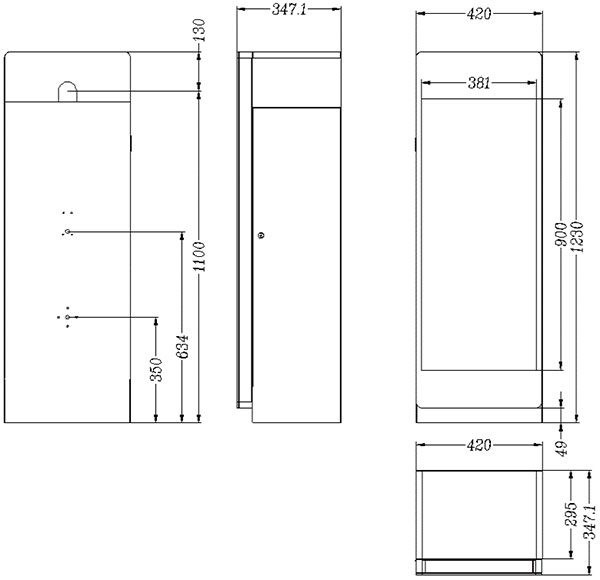

（单位：mm）
| 杆件 | 备注 |
| GJ@GG-3 | 3米广告杆 |
| GJ@GG-4 | 4米广告杆 |
| 抓拍单元 | 备注 |
| HC121@USQC | 200万出入口抓拍单元 |
| HC121@TSQC | 200万出入口抓拍筒机 |
| HC141@TSQC | 400万出入口抓拍筒机 |
| 抓拍一体机 | 备注 |
| KIT-PLKS@C2-L416-WML06-H130 | 出入口杆式抓拍显示补光一体机 |
| KIT-PLKC@C2-WML06-H130 | 出入口杆式抓拍补光一体机 |
| 产品型号 | 备注 |
| DZSG@R-50-GG-3 | 广告道闸(右向,5秒,配合3米广告杆,含防砸雷达) |
| DZSG@R-60-GG-4 | 广告道闸(右向,6秒,配合4米广告杆,含防砸雷达) |
| DZSG@L-50-GG-3 | 广告道闸(左向,5秒,配合3米广告杆,含防砸雷达) |
| DZSG@L-60-GG-4 | 广告道闸(左向,6秒,配合4米广告杆,含防砸雷达) |
