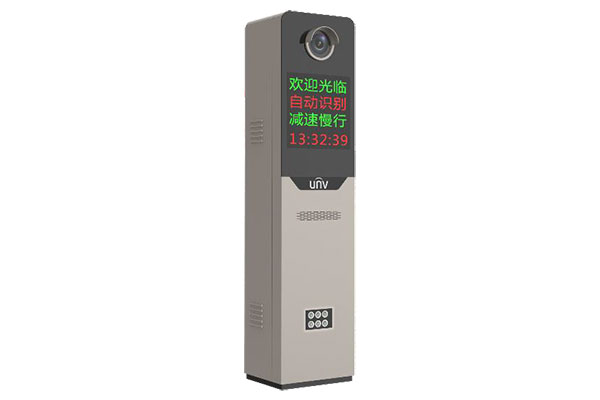

DZEU@L/R系列 智睿款一体化道闸
注：实物档杆根据型号选择
DZEU@L/R系列
智睿款一体化道闸
集成抓拍、显示、语音播报、补光、道闸控制及防砸功能于一体
内置200万高清识别相机，视频图片分辨率1920X1080
相机内置高效算法，支持车牌、车型、车标、车身颜色等识别
红黄绿三色LED显示，搭配语音播报，有效提示过车、收费等信息
内置6颗大功率暖光灯珠，补光均匀，满足不同场景补光需求
标配79GHz防砸雷达，避免砸人损车
采用直流伺服电机
支持直杆、曲臂、栅栏多种类型杆件，直杆最快可支持0.9s升降
支持防撞圆杆，降低车辆冲卡时对道闸和车辆的损害
支持伸缩直杆，杆件长度可伸缩调节，场景适应性强
支持杆件起落杆、LED屏、语音播报、补光灯上电可视自检
支持断电自动打开离合器，可手动抬杆
采用无限位开关设计，电机自动检测闸杆位置
支持双闸对开，开关闸时间准确同步
道闸控制盒液晶管显示，便于调试及维护
支持无线遥控、台控、手动、开关量、RS485信号控制等开闸方式
支持连续过车时闸杆常开功能
| DZEU@ | L/R-09 | L/R-10 | L/R-15 | L/R-25 | L/R-30 |
| 常规参数 | 描述 | ||||
| 档杆方向 | 左/右 | 左/右 | 左/右 | 左/右 | 左/右 |
| 升降时间 | 0.9s | 1s | 1.5s | 2.5s | 3s |
| 升降次数 | 可达800万次 | ||||
| 车流量 | 可达8000次/24小时 | ||||
| 遥控距离 | ≥30m | ||||
| 技术参数 | 描述 | ||||
| 遥控器功能 | 开闸、落闸、暂停 | ||||
| 传动结构 | 蜗轮蜗杆、平衡弹簧 | ||||
| 电机类型 | 直流伺服 | ||||
| 道闸控制 | 默认采用开关量信号传输，支持RS485信号传输 | ||||
| 防砸功能 | 标配防砸雷达，支持地感线圈防砸 | ||||
| 其它功能 | 支持遇阻返回、计数、延时落杆、起落速度选择、RS485通讯、起落限信号输出、地感接口、断电手抬、RJ45网口通信 | ||||
| 通用特性 | 描述 | ||||
| 电源 | 工作电压：AC 220V/110V ±10% | ||||
| 整机功耗 | ≤170W | ||||
| 尺寸 | 长370mm×宽392mm×高1500mm | ||||
| 安装方式 | 落地安装 | ||||
| 弹簧寿命 | 100万次或18个月(50万或12个月时检测平衡)，配合3.5米(不含)以上栅栏杆使用时，寿命50万次或12个月 | ||||
| 工作环境 | -35℃~70℃ | ||||
| 防护等级 | IP54 | ||||
| 附件 | 描述 | ||||
| 附件 | 遮阳罩*1、M4固定螺母*4、螺丝螺母平垫*2、闸杆压板*1、机箱压板*2、膨胀螺母*4、座式遥控器*1、箱门钥匙*2、遮阳罩密封圈*1、遥控手柄*2、服务手册*1 | ||||
| LED屏 | 描述 | ||||
| 显示数字 | 四行十六字 | ||||
| 屏显颜色 | 红黄绿三色 | ||||
| 尺寸 | 304mm*304mm | ||||
| 音频 | 内置音箱，支持语音播报 | ||||
| 补光灯 | 描述 | ||||
| 灯珠数量 | 6颗 | ||||
| 角度 | 60° | ||||
| 光源属性 | 暖光，色温3000-3500K | ||||
| 内置相机 | 描述 | ||||
| 分辨率 | 1920*1080 | ||||
| 最低照度 | 0.01lux | ||||
| 视频压缩格式 | H.265，H.264 | ||||
| 抓拍指标 | 捕获率99.5%，识别率99.8% | ||||
| 智能识别 | 支持识别车牌号码、车型、车标、车款、车身颜色、车牌颜色 | ||||
| 防砸雷达 | 描述 | ||||
| 工作频率 | 77~81GHz | ||||
| 发射功率 | ≤3.5W | ||||
| 波束宽度 | 120°*30° | ||||
| 响应时间 | 30ms | ||||
| 防砸区域 | 纵向长度：默认3米（6米内可配置） 横向宽度：默认±0.5米（±1米内可配置） | ||||
| 检测目标 | 人、车 | ||||
| 调试升级 | RS485 | ||||

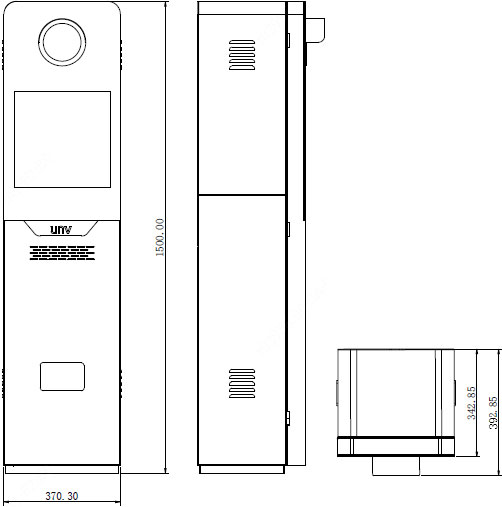

（单位：mm）
| 道闸杆件 | 备注 |
| GJ@ZG-3 | 3米直杆带胶条 |
| GJ@ZG-4 | 4米直杆带胶条 |
| GJ@ZG-5 | 5米直杆带胶条 |
| GJ@ZG-6 | 6米直杆带胶条 |
| GJ@QB-3 | 3米曲臂带胶条 |
| GJ@QB-4 | 4米曲臂带胶条 |
| GJ@QB-5 | 5米曲臂带胶条 |
| GJ@L-ZL-3 | 3米左向两栏栅栏杆 |
| GJ@L-ZL-4 | 4米左向两栏栅栏杆 |
| GJ@R-ZL-3 | 3米右向两栏栅栏杆 |
| GJ@R-ZL-4 | 4米右向两栏栅栏杆 |
| GJ@YG-3 | 3米防撞圆杆 |
| GJ@YG-35 | 3.5米防撞圆杆 |
| GJ@SZG-4-J | 4米伸缩杆带胶条 |
| GJ@SZG-5-J | 5米伸缩杆带胶条 |
| GJ@SZG-6-J | 6米伸缩杆带胶条 |
| 产品型号 | 备注 |
| DZEU@L-10-ZG-3 | 智睿款一体化道闸(左向,1秒,配合3米直杆带胶条,含防砸雷达) |
| DZEU@L-15-ZG-4 | 智睿款一体化道闸(左向,1.5秒,配合4米直杆带胶条,含防砸雷达) |
| DZEU@L-30-ZG-5 | 智睿款一体化道闸(左向,3秒,配合5米直杆带胶条,含防砸雷达) |
| DZEU@L-30-ZG-6 | 智睿款一体化道闸(左向,3秒,配合6米直杆带胶条,含防砸雷达) |
| DZEU@L-25-QB-3 | 智睿款一体化道闸(左向,2.5秒,配合3米曲臂带胶条,含防砸雷达) |
| DZEU@L-30-QB-4 | 智睿款一体化道闸(左向,3秒,配合4米曲臂带胶条,含防砸雷达) |
| DZEU@L-30-QB-5 | 智睿款一体化道闸(左向,3秒,配合5米曲臂带胶条,含防砸雷达) |
| DZEU@L-30-ZL-3 | 智睿款一体化道闸(左向,3秒,配合3米栅栏杆,含防砸雷达) |
| DZEU@L-30-ZL-4 | 智睿款一体化道闸(左向,3秒,配合4米栅栏杆,含防砸雷达) |
| DZEU@L-09-YG-3 | 智睿款一体化道闸(左向,0.9秒,配合3米防撞圆杆,含防砸雷达) |
| DZEU@L-15-YG-35 | 智睿款一体化道闸(左向,1.5秒,配合3.5米防撞圆杆,含防砸雷达) |
| DZEU@L-15-SZG-4-J | 智睿款一体化道闸(左向,1.5秒,配合4米伸缩杆带胶条,含防砸雷达) |
| DZEU@L-30-SZG-5-J | 智睿款一体化道闸(左向,3秒,配合5米伸缩杆带胶条,含防砸雷达) |
| DZEU@L-30-SZG-6-J | 智睿款一体化道闸(左向,3秒,配合6米伸缩杆带胶条,含防砸雷达) |
| DZEU@R-10-ZG-3 | 智睿款一体化道闸(右向,1秒,配合3米直杆带胶条,含防砸雷达) |
| DZEU@R-15-ZG-4 | 智睿款一体化道闸(右向,1.5秒,配合4米直杆带胶条,含防砸雷达) |
| DZEU@R-30-ZG-5 | 智睿款一体化道闸(右向,3秒,配合5米直杆带胶条,含防砸雷达) |
| DZEU@R-30-ZG-6 | 智睿款一体化道闸(右向,3秒,配合6米直杆带胶条,含防砸雷达) |
| DZEU@R-25-QB-3 | 智睿款一体化道闸(右向,2.5秒,配合3米曲臂带胶条,含防砸雷达) |
| DZEU@R-30-QB-4 | 智睿款一体化道闸(右向,3秒,配合4米曲臂带胶条,含防砸雷达) |
| DZEU@R-30-QB-5 | 智睿款一体化道闸(右向,3秒,配合5米曲臂带胶条,含防砸雷达) |
| DZEU@R-30-ZL-3 | 智睿款一体化道闸(右向,3秒,配合3米栅栏杆,含防砸雷达) |
| DZEU@R-30-ZL-4 | 智睿款一体化道闸(右向,3秒,配合4米栅栏杆,含防砸雷达) |
| DZEU@R-09-YG-3 | 智睿款一体化道闸(右向,0.9秒,配合3米圆杆,含防砸雷达) |
| DZEU@R-15-YG-35 | 智睿款一体化道闸(右向,1.5秒,配合3.5米圆杆,含防砸雷达) |
| DZEU@R-15-SZG-4-J | 智睿款一体化道闸(右向,1.5秒,配合4米伸缩杆带胶条,含防砸雷达) |
| DZEU@R-30-SZG-5-J | 智睿款一体化道闸(右向,3秒,配合5米伸缩杆带胶条,含防砸雷达) |
| DZEU@R-30-SZG-6-J | 智睿款一体化道闸(右向,3秒,配合6米伸缩杆带胶条,含防砸雷达) |
