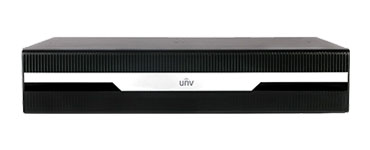

DMC9000-2U 视频拼接处理器

图像采集和送显板卡采用全硬件FPGA架构,采用自研核心图像处理策略,处理性能优异。主控系统采用嵌入式Linux操作系统,支持7×24小时稳定运行,不易受到黑客、病毒的入侵和攻击,能够适应控制室、调度中心、监控中心等场所,满足对系统性能日益严格的要求。

插卡式机箱设计,输入板卡、输出板卡均为插卡式设计,应用灵活,便于系统升级、扩容及维护。

业界先进的PCIe交换芯片,采用PCIe总线实现全交换调度架构高速数据传输技术,每路信号独享专用通道进行传输,保证所有信号图像的完全实时显示,同时实现输入和输出板卡任意混插,业务板卡配制更加灵活。

分辨率实时全兼容技术(Resolution Real-time Total Adaptation),即单台设备可以支持多个不同分辨率的电视墙,将所有输出通道划分到4组不同的电视墙,每个电视墙可以自定义不同的输出分辨率。

支持在电视墙上的任意位置进行开窗、漫游、缩放操作,画面显示没有区域范围上的边界限制,通过独有的视频处理算法,保证画面在缩放过程中画质不受损失。

支持“画中画”功能,即可在电视墙已有画面的任意位置叠加其他视频画面,使得布局方式更加灵活自由。

支持将电视墙业务布局保存为场景,方便随时调取,最多可保存64个场景,并支持场景间轮巡。

实现设备风扇智能温控,将系统散热和噪音控制在理想水平,满足会议室≤30dBA要求。

实现设备板卡电源和温度智能监控,当单点板卡出现电源和温度异常时,实现单点控制开关机,保证设备正常运行。

支持配合小间距LED使用。

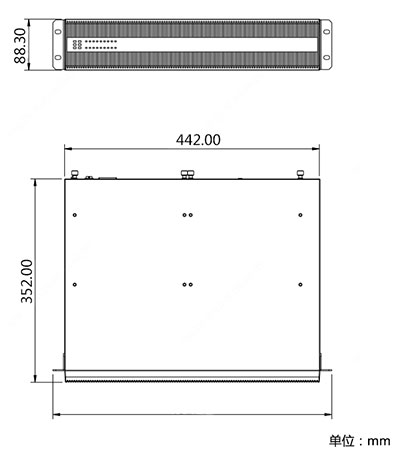

DMC9000-2U尺寸图

产品接口

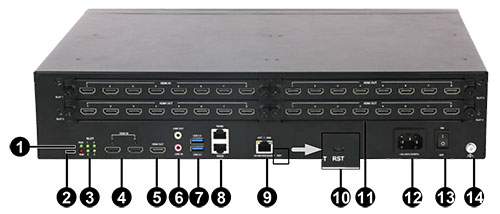

DMC9000-2U后视图

1:RUN指示灯2:ALM指示灯
3:板卡状态指示灯4:HDMI输入接口
5:HDMI输出接口(预留)6:音频输入/输出接口
7:USB接口8:串口
9:网口10:复位按键
11:业务板卡槽位12:电源接口
13:设备开关14:接地端子

产品型号备注
UNV-DMC9000-2U主机框,2U高度,提供4个业务插槽,包含电源、主控板、风扇
FB-SC90-04HI-E4路HDMI输入,最高支持分辨率WUXGA(1920x1200)@60
FB-SC90-08HI-E8路HDMI输入,最高支持分辨率WUXGA(1920x1200)@60
FB-SC90-04DI-E4路DVI-D输入,最高支持分辨率WUXGA(1920x1200)@60
FB-SC90-02UH-E2路HDMI输入,最高支持分辨率4K(3840 x2160)@30
FB-SC90-04VA-E4路VGA输入,最高支持分辨率WUXGA(1920x1200)@60
FB-SC90-04HI-X4路HDMI输出,最高支持分辨率WUXGA(1920x1200)@60
FB-SC90-08HI-X8路HDMI输出,最高支持分辨率WUXGA(1920x1200)@60
FB-SC90-04DI-X4路DVI-D输出,最高支持分辨率WUXGA(1920x1200)@60
