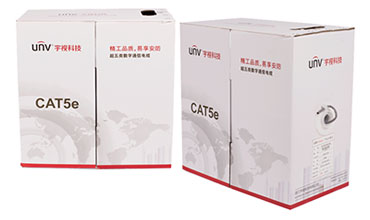

超五类数字通信电缆
超五类数字通信电缆
足米足芯：99.99%高纯度无氧铜，0.5mm线径，305米/箱
质量保证：符合YD/T1019-2013标准，满足高精度网络分析仪305米性能测试
超长距离：与bob交换机、IPC配合，100M模式下最长可达150米，10M模式下最长可达250米
施工方便：自动识别系统
| 产品型号 | CAB-LC2100 | ||||||||
| 标准 | YD/T1019-2013 | ||||||||
| 产品规格 | HSYV-5e 4×2×0.50 | ||||||||
| 导体 | 材料 | 实心无氧铜 | |||||||
| AWG | 24 | ||||||||
| 导体直径 | 0.5±0.005 mm | ||||||||
| 导体直流电阻 | ≤95欧姆/千米 | ||||||||
| 绝缘 | 材料 | 高密度聚乙烯 | |||||||
| 厚度 | 0.2±0.02 mm | ||||||||
| 外径 | 0.9±0.05 mm | ||||||||
| 颜色 | 蓝、白蓝 | ||||||||
| 橙、白橙 | |||||||||
| 绿、白绿 | |||||||||
| 棕、白棕 | |||||||||
| 节距 | 对绞节距 | ≤25 mm | |||||||
| 成缆节距 | ≤140 mm | ||||||||
| 护套 | 材料 | 聚氯乙烯 | |||||||
| 环保 | 符合RoHS/REACH标准 | ||||||||
| 颜色 | 灰色（RAL7046） | ||||||||
| 厚度 | 0.55±0.05 mm | ||||||||
| 外径 | 5.1±0.3mm | ||||||||
| 抗拉强度 | >13.5Mpa | ||||||||
| 喷码标识 | 字体高度 | 3.0±0.3mm | |||||||
| 字体颜色 | 黑色 | ||||||||
| 打印间距及误差 | 1±0.005m | ||||||||
| 是否携带箱号 | 是 | ||||||||
| 包装 | 包装方式 | 纸箱 | |||||||
| 一次包装尺寸 | 350mm*216mm*350mm | ||||||||
| 二次包装尺寸 | 370mm*460mm*370mm | ||||||||
| 二次装箱数量 | 2箱 | ||||||||
| 装箱长度 | 305±1m | ||||||||
| 撕裂绳 | 有 | ||||||||
| 电气性能 | 频率 MHz | 特性阻抗 ohm | 回波损耗 ≥dB/100m | 衰减 ≤dB/100m | 近端串音 ≥dB/100m | 远端串音 ≥dB/100m | 近段串音功率和 ≥dB/100m | 远端串音功率和 ≥dB/100m | 相时延 ≤ns/100m |
| 1 | 100±15 | 20.0 | 2.0 | 65.3 | 63.8 | 62.3 | 60.8 | 570.0 | |
| 4 | 23.0 | 4.1 | 56.3 | 51.7 | 53.3 | 48.7 | 552.0 | ||
| 10 | 25.0 | 6.5 | 50.3 | 43.8 | 47.3 | 40.8 | 545.4 | ||
| 16 | 25.0 | 8.2 | 47.3 | 39.7 | 44.2 | 36.7 | 543.0 | ||
| 20 | 25.0 | 9.3 | 45.8 | 37.7 | 42.8 | 34.7 | 542.0 | ||
| 31.25 | 23.6 | 11.6 | 42.9 | 33.9 | 39.9 | 30.9 | 540.4 | ||
| 62.5 | 21.5 | 17.0 | 38.4 | 27.8 | 35.4 | 24.8 | 538.6 | ||
| 100 | 20.1 | 22.0 | 35.3 | 23.8 | 32.3 | 20.8 | 537.4 | ||
| 环境温度 | -20℃～60℃ | ||||||||
数字通信电缆产品选购一览表
| 产品代码 | 数量 | 备注 |
| CAB－LC2100 | 1 | 单根电缆-超五类网线(非屏蔽)-305m-4P*24AWG-灰色 |
